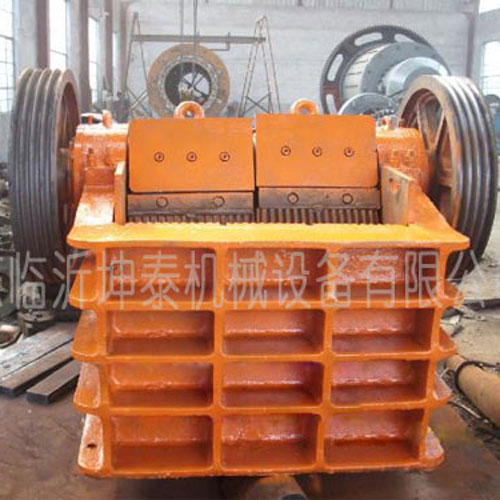

顎式破碎機簡介
顎式破碎機 (顎破)介紹,顎式破碎機是工礦生產中最常用的破碎設備之一,主要用于冶金、礦上、化工、水泥建筑、耐火材料以及陶瓷燈工業部門,用于抗壓強度不超過320兆帕的各種物料的中碎、粗碎作業,具有破碎比大、產量高產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。
顎式破碎機工作原理:
PE、PEX系列顎式破碎機是以電動機為動力,通過電動機皮帶輪,由三角帶和槽輪驅動偏心軸,使動顎按預定軌跡作往復運動,從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎,并通過下部的排料口將成品物料排出。該系列顎式破碎機破碎方式為曲動擠壓型,電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板和動顎間夾角變大,從而推動動顎板向定顎板接近,與此同時物料被擠壓、搓、碾等多重破碎;當動顎下行時,肘板和動顎間夾角變小,動顎板在拉桿、彈簧的作用下離開定顎板,此時已破碎物料從破碎腔下口排出,隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料,實現批量生產。
顎式破碎機性能特點:
1.結構簡單、維修使用方便;性能穩定,運營成本低;破碎比大;
2.破碎腔深而且無死區,提高了進料能力與產量;
3.其破碎比大,產品粒度均勻;
4.墊片式排料口調整裝置,可靠方便,調節范圍大,增加了設備的靈活性;
5.潤滑系統安全可靠,部件更換方便,保養工作量??;
6.結構簡單,工作可靠,運營費用低;
7.設備節能:?jiǎn)螜C節能15%~30%,系統節能一倍以上;
8.排料口調整范圍大,可滿足不同用戶的要求;
9.噪音低,粉塵少。
顎式破碎機產品參數:
型號 |
進料口尺寸 (mm) |
最大進 料粒度 (mm) |
排料口調 整范圍 (mm) |
處理能力 (t/h) |
偏心軸轉速 (r/min) |
電動機功率 (kw) |
總重量 (t) |
外形尺寸 (長×寬×高) (mm) |
PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 250 | 5.5 | 0.8 | 720×660×850 |
PE-200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 7.5 | 1.2 | 910×750×990 |
PE-200×350 | 200×350 | 180 | 18-70 | 3-10 | 260 | 11 | 1.5 | 1000×870×990 |
PE-250×400 | 250×400 | 210 | 20-60 | 5-20 | 300 | 15 | 2.8 | 1300×1090×1270 |
PE-400×600 | 400×600 | 340 | 40-100 | 16-60 | 275 | 30 | 7 | 1730×1730×1630 |
PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 275 | 55 | 12 | 1980×2080×1870 |
PE-600×750 | 600×750 | 500 | 150-200 | 80-240 | 275 | 55 | 15.8 | 2070×2000×1920 |
PE-600×900 | 600×900 | 500 | 65-160 | 50-180 | 250 | 55 | 17 | 2190×2206×2300 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 110 | 29 | 2660×2430×2800 |
PE-800×1060 | 800×1060 | 640 | 130-190 | 130-330 | 250 | 110 | 29.8 | 2710×2430×2800 |
PE-830×1060 | 830×1060 | 650 | 160-220 | 150-336 | 250 | 110 | 30.7 | 2740×2430×2800 |
PE-870×1060 | 870×1060 | 660 | 200-260 | 190-336 | 250 | 110 | 31.5 | 2810×2430×2800 |
PE-900×1060 | 900×1060 | 685 | 230-290 | 230-390 | 250 | 110 | 33 | 2870×2420×2940 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 220-450 | 200 | 110 | 52 | 3380×2870×3330 |
PE-1000×1200 | 1000×1200 | 850 | 195-265 | 315-500 | 200 | 110 | 55 | 3480×2876×3330 |
PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 160-220 | 100.9 | 4200×3300×3500 |
PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1000 | 180 | 280-355 | 122 | 5160×3660×4248 |
PE-1600×2100 | 1600×2100 | 1500 | 300-400 | 1300-2200 | 160 | 350-380 | 150.6 | 6210×4013×4716 |
PEX-150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 15 | 3.8 | 1200×1530×1060 |
PEX-250×750 | 250×750 | 210 | 25-60 | 13-35 | 330 | 30 | 5.5 | 1380×1750×1540 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 30 | 7 | 1560×1950×1390 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 37 | 9.7 | 2140×1660×1500 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 55 | 15.6 | 2720×1950×1600 |
